Wie stelle ich das Bild meines Qwiek.up ein?

1. Ein Modul starten

Stellen Sie sicher, dass das gewünschte Modul läuft. Wenn Sie nicht genau wissen, wie das geht, können Sie sich die Schritte 1 bis 3 aus dem Artikel „Wie starte ich ein Erlebnismodul?“ ansehen.

2. Bildgröße anpassen (Zoomring)

An der Vorderseite des Qwiek.up befinden sich um das Objektiv herum zwei Drehringe. Der Ring für die Bildgröße ist der Zoomring. Halten Sie diesen Ring fest und drehen Sie ihn, um die gewünschte Größe einzustellen:

• Bild verkleinern: Drehen Sie den Zoomring nach links (gegen den Uhrzeigersinn).
• Bild vergrößern: Drehen Sie den Zoomring nach rechts (im Uhrzeigersinn).

3. Bild scharfstellen (Fokusring)

Wenn Sie das Bild größer oder kleiner machen, wird die Projektion sofort unscharf. Greifen Sie nun nach dem anderen Drehring: dem Fokusring.

• Drehen Sie diesen Ring ruhig nach links oder rechts, bis die Details des Moduls wieder messerscharf an der Wand oder der Decke zu sehen sind.

4. An Wand oder Decke projizieren

Das Qwiek.up kann sowohl an die Decke als auch an die Wand projizieren. Den gewünschten Projektionswinkel stellen Sie ein, indem Sie das Qwiek.up entweder nach vorne oder nach oben kippen. Um den Winkel einzustellen, fassen Sie das Qwiek.up am besten an den Seiten an und drehen es in die gewünschte Richtung. So verhindern Sie, dass Sie das Objektiv mit den Händen berühren, was das Objektiv beschädigen könnte.

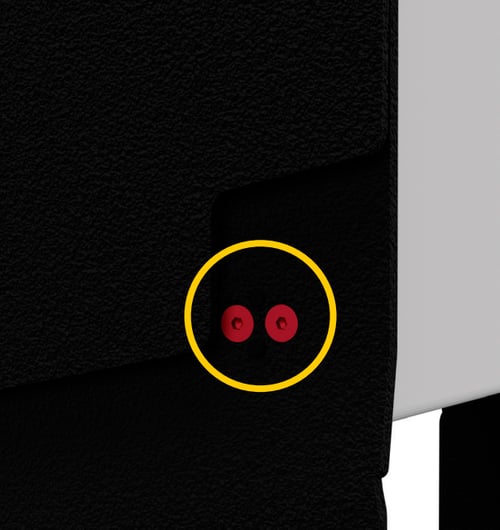

5. Projektionswinkel nachjustieren

Wenn Ihr Qwiek.up nicht mehr im gewünschten Winkel stehen bleibt, können Sie diesen mithilfe der 2 Schrauben an beiden Seiten selbst nachjustieren.

Werkzeug

• Inbusschlüssel 2,5 mm

Ziehen Sie dafür die 4 Schrauben an den Außenseiten des Qwiek.up (2 Schrauben auf jeder Seite) mit einem 2,5-mm-Inbusschlüssel etwas fester an. Ziehen Sie immer beide Schrauben „pro Seite“ an und prüfen Sie dann, ob sich Ihr Qwiek.up wieder wie gewünscht kippen lässt.

Bitten Sie bei Bedarf den technischen Dienst Ihrer Pflegeorganisation um Hilfe.
