Hoe stel ik het beeld van mijn Qwiek.up in?

Wil je het projectiebeeld van de Qwiek.up perfect afstemmen op de kamer of het plafond van je cliënt? Het vergroten of verkleinen van de projectie is gelukkig heel eenvoudig en binnen een handomdraai gebeurd. In dit korte stappenplan leggen we precies uit hoe je snel de ideale beeldgrootte instelt voor de beste beleving.

1. Start een module

Zorg ervoor dat de gewenste module aanstaat. Als je niet precies weet hoe je dit doet, kun je Stap 1 tot 3 van het artikel 'Hoe start ik een Belevingsmodule op?' bekijken voor het opstarten van een module.

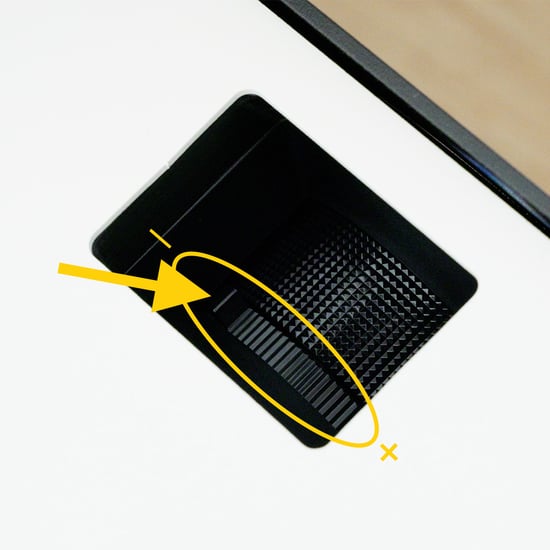

2. Pas de beeldgrootte aan (Zoomring)

Aan de voorzijde van de Qwiek.up, rondom de lens, vind je twee draairingen. De ring die bedoeld is voor de grootte is de zoomring. Neem deze ring vast en draai om de gewenste grootte te bepalen:

  • Beeld verkleinen: Draai de zoomring naar links (tegen de klok in).
  • Beeld vergroten: Draai de zoomring naar rechts (met de klok mee).

Zoom & Focus Ring 1

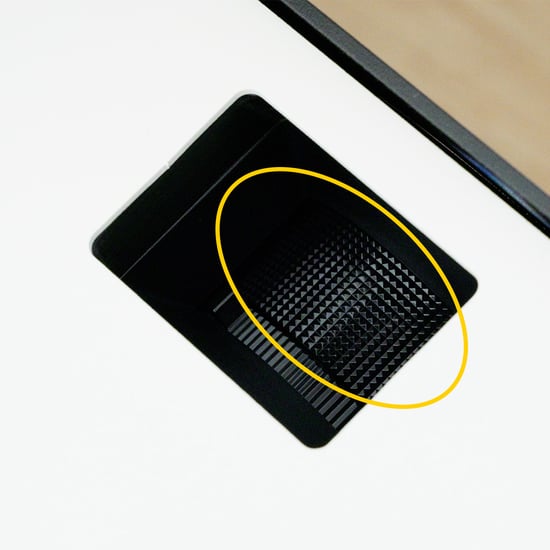

3. Stel het beeld scherp (Scherpstelring)

Wanneer je het beeld groter of kleiner maakt, zal de projectie direct wazig worden. Pak nu de andere draairing vast: de scherpstelring.

  • Draai deze ring rustig naar links of naar rechts tot de details van de module weer haarscherp op de muur of het plafond te zien zijn.



Zoom & Focus Ring 2

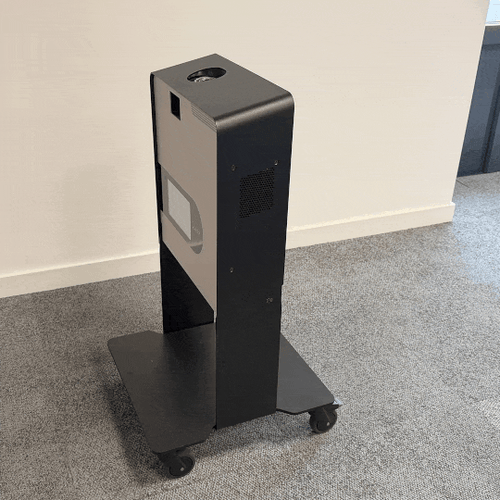

4. Projecteer op muur of plafond

De Qwiek.up kan zowel op het plafond als op de muur projecteren. De gewenste projectiehoek stel je in door de Qwiek.up ofwel naar voren ofwel naar boven te kantelen. Om de hoek in te stellen, kun je het beste de zijkanten van de Qwiek.up vastpakken en de Qwiek.up in de gewenste richting draaien. Zo voorkom je dat je met je handen de lens aanraakt, wat de lens kan beschadigen.

Qwiek.up kantelen v2

5. Bijstellen projectiehoek

Wanneer je Qwiek.up niet meer in de juiste hoek blijft staan, kun je deze zelf bijstellen door middel van de 2 schroeven aan beide zijdes.

Gereedschap

  • Inbussleutel 2,5 mm

QU-allen-key-2,5mm

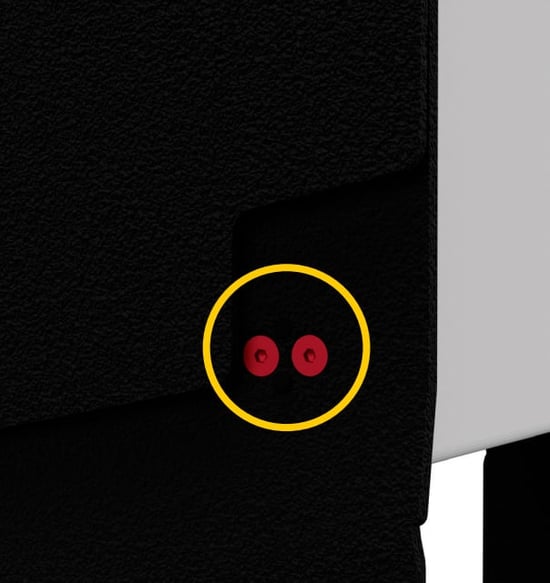

Draai daarvoor de 4 schroeven aan de buitenzijden van de Qwiek.up (2 schroeven aan elke kant) wat strakker met een 2,5 mm inbussleutel. Draai altijd beide schroeven ‘per kant’ aan en probeer dan of je Qwiek.up weer naar wens kantelt.

QU-2 kantel bouten-1

Let op! Draai de schroeven nooit ver los. Dit kan er namelijk voor zorgen dat de bovenkant van je Qwiek.up los komt en valt, wat permanente schade aan je Qwiek.up zal veroorzaken.

Vraag indien nodig de technische dienst van jouw zorgorganisatie om hulp.
